触摸一体机常见故障分析以及解决方法!
标签:触摸一体机  来源:www.ytaida.com  时间: 2019-08-15 13:46 热度:
触摸一体机是当今社会工作和生活中不可缺少的显示设备之一,一般市面上的触摸一体机有电容触摸和红外触摸两种,其他除了一些功能之外其它也没有太大的区别。我们在使用的过程中难免出现一些故障,那么遇到这些问题之后我们该如何解决呢,下面云泰达小编就简单介绍一下;

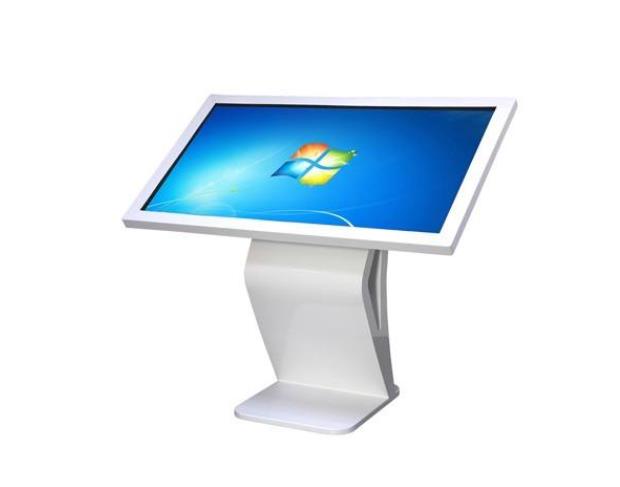

触摸一体机
故障一:触摸屏失灵
检测维修:一是主板损坏;二是发射板或接收板异常;三是供电有问题。
   触摸一体机先将触摸线USB口插到笔记本电脑上,打开触摸软件程序,重新升级,如果无效,则利用手机拍照功能,沿着触摸框左侧从上而下、从左到右看,若有紫色闪烁点,说明发射管正常;否则重点检查触摸主板与发射板的连接排线。
   拆机检查,目测没有发现插座有脱焊现象,换用一块新触摸主板后故障消失。测故障主板上U27(DE21C)5V转3.3V正常,测单芯片STM32①、24、36、48脚3.3V供电正常,红外接收管3.1V供电也正常。对比测试其他芯片的数据,均正常。检测中发现,STM32旁边有一只晶振X1(标注:8.000),是不是这只晶振的问题呢?换新后试机,故障排除。后来又维修了几台该型同故障机,均是该晶振损坏。

故障二:部分区域不能触摸。
检测维修:此故障部位在发射管板和接收管板上。打开全屏画图测试软件MultiPointTest,在空白位置上画一个整屏的大“十”字,如果竖线在屏幕上二分之一处断,说明问题出在R05接收管板和T05发射板;反之,就是R06或T06。如果横线在屏幕的四分之一处断(从左边开始),说明故障在T01上;如果在二分之一处断,说明故障部位在R02和T02板上,以此类推。发射管板的好坏,可用“故障现象1”的方法判断。
    拆机检查,发现R02板上插座CON1松动,将其焊接好后试机,故障排除。

故障三:触摸失灵
检测维修:该机由于触摸不灵,用软件升级到75%左右,突然出现“主板连接不成功”的对话框,造成触摸失灵的故障现象。根据故障现象判断,此故障是软件问题。
   把鼠标插到电脑主板的USB接口上,在“设备管理器”里面找到“通用串行总线控制器”,卸载全部数据串口USB,卸载完后点击“操作→有触摸动作,否则会造成升级不成功。

故障四:触摸断笔画
检测维修:采用上面的测试方法判断,故障出在发射板R02上,在触摸玻璃上用记号笔做一个记号。拆机,根据记号很快找到相关发射管“27”~“30”,查发射管的工作电压3.03V正常,代换“27”~“30”号发射管后故障排除。
    实修中发现,若该机出现有规律地不能触摸,则重点查74HC4051 D相关引脚电压。另外,该机R02发射板易损坏。

故障五:鼠标箭头有时乱跳。
检测维修:首先将触摸外框灰尘***干净后试机,故障依旧。拆机,发现触摸屏内有一只小蜘蛛。猜测开机时间长时,屏幕温度升高,蜘蛛就可能乱跑,造成鼠标箭头乱跳。取出小蜘蛛,再用气囊把触摸内框里面的灰尘吹干净,故障排除。为防止异物再次进入屏内,用少许玻璃胶把触摸框四个角的空隙堵上。
